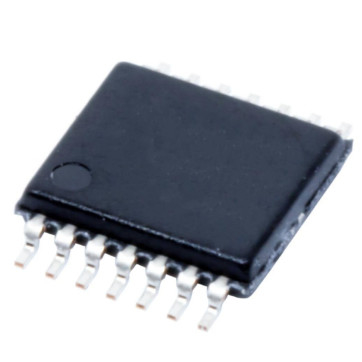

LM2700MTX-ADJ NOPB Switching Voltage Regulators PMIC Manajemen Daya IC Paket TSSOP-14

Deskripsi Produk

LM2700MTX-ADJ/NOPB Switching Regulator Tegangan PMIC Manajemen Daya IC SN75LVCP601RTJR W25Q128JVFIQ Manajemen Daya

Detil Deskripsi
LM2700 menggunakan skema kontrol PWM untuk mengatur tegangan output pada semua kondisi beban.Operasi
dapat dipahami dengan baik mengacu pada diagram blok dan Gambar 17 dari bagian Operasi.Di awal
setiap siklus, osilator mengatur logika driver dan menyalakan perangkat daya NMOS yang mengalirkan arus melalui
induktor, siklus 1 dari Gambar 17(a).Selama siklus ini, tegangan pada pin VC mengontrol induktor puncak
saat ini.Tegangan VC akan meningkat dengan beban yang lebih besar dan menurun dengan beban yang lebih kecil.Tegangan ini dibandingkan dengan
penjumlahan tegangan SW dan kompensasi ramp.Kompensasi ramp digunakan dalam PWM
arsitektur untuk menghilangkan osilasi sub-harmonik yang terjadi selama siklus kerja lebih besar dari 50%.sekali
penjumlahan kompensasi ramp dan tegangan sakelar sama dengan tegangan VC, komparator PWM mengatur ulang
logika driver mematikan perangkat daya NMOS.Arus induktor kemudian mengalir melalui dioda schottky ke
kapasitor beban dan keluaran, siklus 2 dari Gambar 17(b).Perangkat daya NMOS kemudian diatur oleh osilator pada
akhir periode dan arus mengalir melalui induktor sekali lagi.
LM2700 memiliki sirkuit perlindungan khusus yang berjalan selama operasi normal untuk melindungi IC.Termal
Sirkuit pemutus mematikan perangkat daya NMOS ketika suhu mati mencapai tingkat yang berlebihan.Itu
Komparator UVP melindungi perangkat daya NMOS selama penyalaan dan pematian daya suplai untuk mencegah
beroperasi pada tegangan kurang dari tegangan input minimum.Komparator OVP digunakan untuk mencegah output
tegangan dari kenaikan tanpa beban yang memungkinkan operasi PWM penuh pada semua kondisi beban.LM2700 juga dilengkapi a
mode shutdown mengurangi arus suplai ke 5μA.
